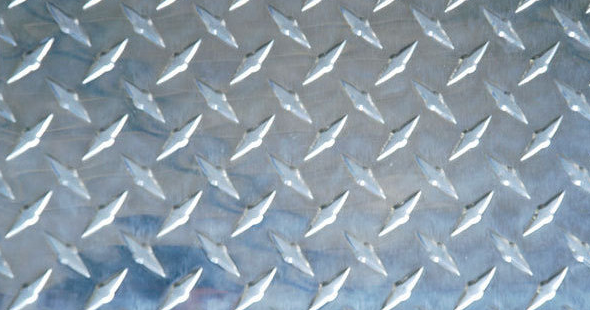

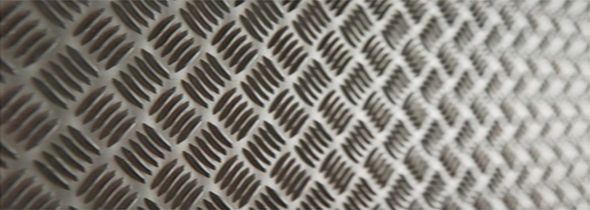

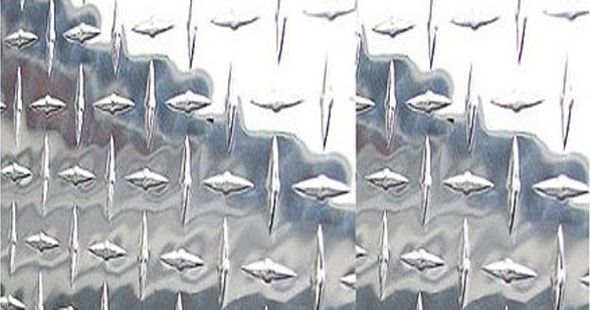

Alüminyum Çeta Levha
Ürünün Fiyatı: Fiyat Sor
Kenar eğriliği, uzun kenarın iki ucunu birleştiren düz bir çizgi ile bu uzun kenar arasındaki max. Uzaklık (sapma) miktarıdır. Kenar eğriliği ölçümü malzemenin iç büyek kenarında yapılır. Kenar eğriliği, ölçü uzunluğu, kenarda herhangi bir noktadan itibaren ölçülen 2 metre uzunluktur. Kenar eğriliği toleransı 2 metrelik uzunluk için max. 6 mm olabilir. Uzunluğu 2 metreden kısa levha ve plakaların ölçü uzunluğu, kendi gerçek uzunluğudur ve kenar eğriliği toleransı bu gerçek uzunluğun max % 0.2 si olabilir.
Kenar eğriliğinin tespitinde kullanılan formül aşağıda verilmiştir.
Kenar eğriliği (%) =D/Lx 100
D: Sapma Rulolar için düzgünlük toleransı yoktur.
L: Normal uzunluk
W: Genişlik
ÇETALI RULO ŞEKİL TOLERANSI (TELESKOPİ)
Rulo sargılarının belirli bör yönde kenardan dışarı taşmasına teleskopi denir. Ruloda teleskopi max 5 mm olmalıdır.
ÇETALI ÜRÜNLERİN ALAŞIM MEKANİK ÖZELLİKLERİ
| AKMA MUK. | ÇEKME MUK. | UZAMA | ||||
| ASSAN ALAŞIM NO |
KONDÜSYON | N/mm² (Min.) |
N/mm² | Lo = 50 mm Kalınlık(mm) |
%Min. |
90° Bükme Yarıçapı |
| F | - | - | 1,50-3,00 | - | ||
| 1050 | H244 | 75 | 105-145 | 1,50-3,00 | 3 | 1,5t |
| H114 | 80 | 190-260 | 1,50-3,00 | 10 | 2t | |
| 5754 | H224 | 130 | 220-275 | 1,50-3,00 | 16 | 2,5t |
ALÜMİNYUM ÇETALI RULO
| Rulo Taban Kalınlıkları | : | Min 1.50 mm / Max. 4.00 mm |
| Rulo Genişliği | : | Min. 500 mm / Max 2150 mm |
| Rulo İç Çapı | : | 508 mm |
| Rulo Dış Çapı | : | Max. 1700 mm |

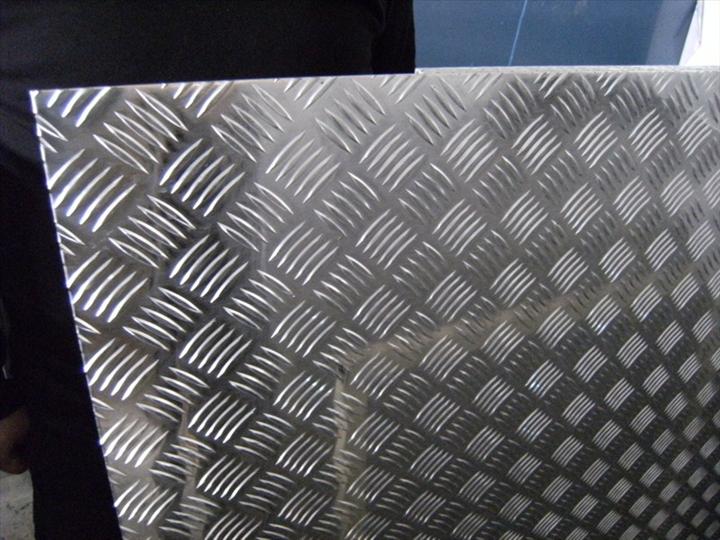

ALUMİNYUM ÇETALI TABAKA LEVHA
| Levha Kalınlıkları | : | 1.50/2.50 -2.00/3.00 - 3.00/4.00 - 4.00/5.00 (mm) |
| Standart Ebatlar | : | 1000x200 - 1250x2500 - 1500x300 - 1250x3000 (mm) |
| Tüm ürünler hadde çıkışlı "yağlı" olarak üretilebilir. |
ÇETALI LEVHA VE PLAKALARIN YÜZEY DÜZGÜNLÜĞÜ TOLERANSI
| TOLERANS (mm) | |||
| Genişlik (mm) | Kalınlık (mm) | ||
| 1,5<=1,80 | 1,8<=3,00 | 3,00<=4,0 | |
| >=800<1200 | 8 | 7 | 6 |
| >=1200<=1600 | 10 | 8 | 7 |
Yüzey düzgünlüğü toleransı, düzgün bir yüzey üzerine bırakılan çetalı levha veya plakanın kabartmalı yüzeyi üst tarafa gelecek şekilde, alt yüzeyi ile düzgün yüzey arasındaki max. kabul edilebilir uzaklıktır. Çetalı levhanın dalga uzunluğu levhanın düz zeminine temas eden komşu iki noktası arasındaki uzunluktur. Dalga yüksekliği, dalga boyu nun % 1 inden çok olmamalıdır. Dalga yüksekliği max. 10 mm olabilir.Rulolar için düzgünlük toleransı yoktur.
ÇETALI LEVHA VE PLAKALARIN KÖŞE DİKLİĞİ TOLERANSI
| TOLERANS (mm) | ||||
| Uzunluk (mm) | Genişlik (mm) | |||
| >1000 | >1500 | |||
| <=1000 | <=1500 | <=1600 | ||
| <=1000 | 4 | 4 | 5 | |
| >1000 | <=2000 | 4 | 5 | 6 |
| >2000 | <=3000 | 5 | 5 | 7 |
| >3000 | <=5000 | 6 | 8 | 8 |
| >5000 | 10 | 10 | 12 |
Köşe dikliği, enine kenarın boyuna kenar üzerine otogonal izdüşümü ile tespit edilen sapma miktarıdır.
ÇETALI LEVHA VE PLAKALARIN UZUNLUK (BOY) TOLERANSI
| TOLERANS (mm) | |||||
| Kalınlık (mm) | Uzunluk (mm) | ||||
| >1000 | >2000 | >3000 | |||
| <=1000 | <=2000 | <=3000 | <=5000 | >5000 | |
| 1,5 <=4,00 | +3 | +4 | +6 | +8 | +10 |
Uzunluk levha uzun kenarı boyunca ölçülür. Uzunlukta (-) tolerans 0 kabul edilir.
ALÜMİNYUM ÇETALI RULO VE TABAKA LEVHA KALINLIK TOLERANSLARI
| TOLERANS (mm) | ||
| GENİŞLİK (mm) | ||
| Kalınlık (mm) | <=1000<=1250<=1600 | |
|
Çetalı bar yüksekliği (mm) (h) |
Çetalı bar yüksekliği (mm) (t)* |
|
| >1,50<=2,00 | 1,3 ± 0,2 | ± 0,10 |
| >2,00<=2,50 | 1,3 ± 0,2 | ± 0,10 |
| >2,50<=3,00 | 1,5 ± 0,2 | ± 0,15 |
| >3,00<=3,50 | 1,5 - 0,2 | ± 0,15 |
| >3,50<=4,00 | 1,5 - 0,2 | ± 0,20 |
Kalınlık ölçümü, kenardan en az 20 mm içerden yapılır. *Çetalı levha ve rulo ürünlerinde kalınlık toleransları, alaşıma göre değişmemektedir.
ÇETALI LEVHA VE PLAKALARIN GENİŞLİK TOLERANSI
| TOLERANS (mm) | |||
| Kalınlık (mm) | Genişlik (mm) | ||
| >500 | >1250 | ||
| <=500 | <=1250 | <=1600 | |
| 1,5 <=4,00 | +2,0 | +3,0 | +3,0 |
Genişlik ölçümü, ürünün boyuna eksenine dik olarak yapılır. Genişlikte (-) tolerans 0 kabul edilir.
